超聲波水表采取時差法對流量進行測量，即在測量通道（管段)的上游和下游分別安裝一只超聲波換能器用于超聲波信號的互為發射和接收。
由于超聲波信號與水流信號疊加，使聲波在順流和逆流時的傳播速度不同，因此不同的換能器發射的超聲波信號在水中的運行時間就不同，通過測量該時間的差值可計算出流體的流速，然后再換算成流量，從而實現流量的測量。
流量管的頂部有兩個換能器，甲換能器向乙換能器發射一個超聲波信號（順流），同時乙換能器向甲換能器發射一個超聲波信號（逆流)，順流和逆流的超聲波信號在傳輸過程中形成一定的時間差，在標定的管徑截面積和標準測量管長度的情況下，通過積分儀上的計算芯片計算出表的流量。
超聲波水表是采用超聲波時差原理，采用工業級電子元器件制造而成的全電子水表。與機械式水表相比較具有精度高，可靠性好，量程比寬，使用壽命長，無任何活動部件，無需設置參數,任意角度安裝等特點。

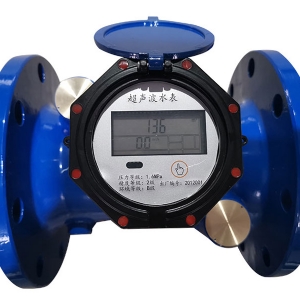

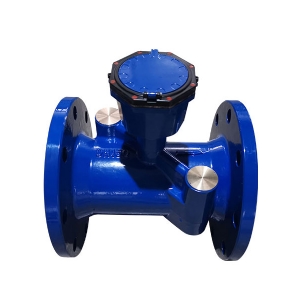

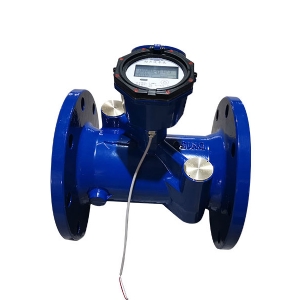

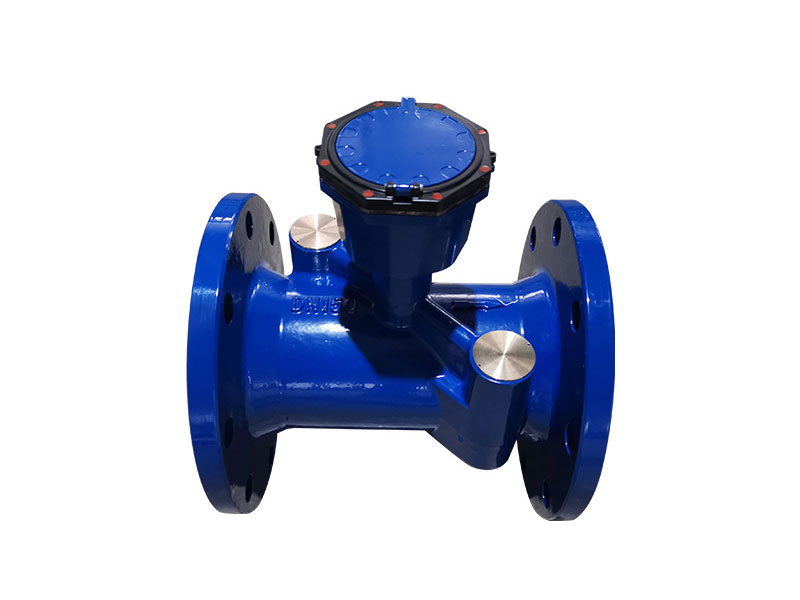

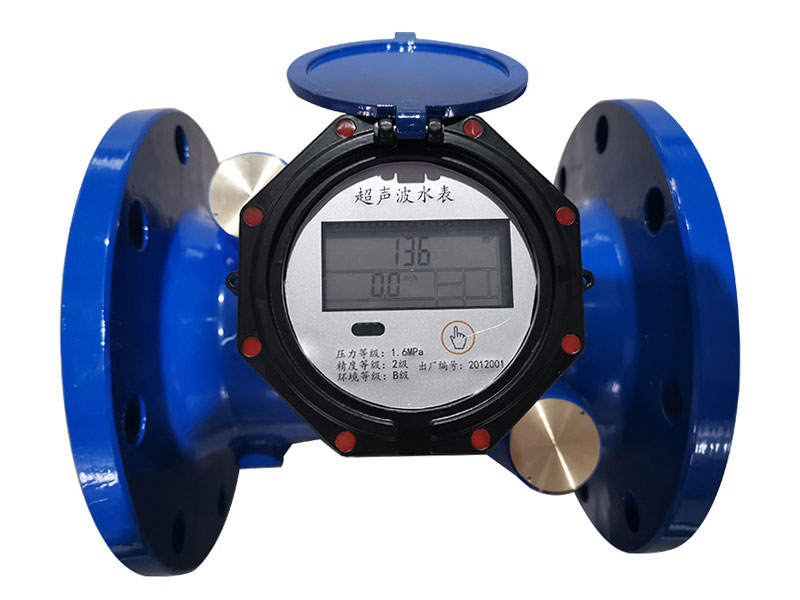

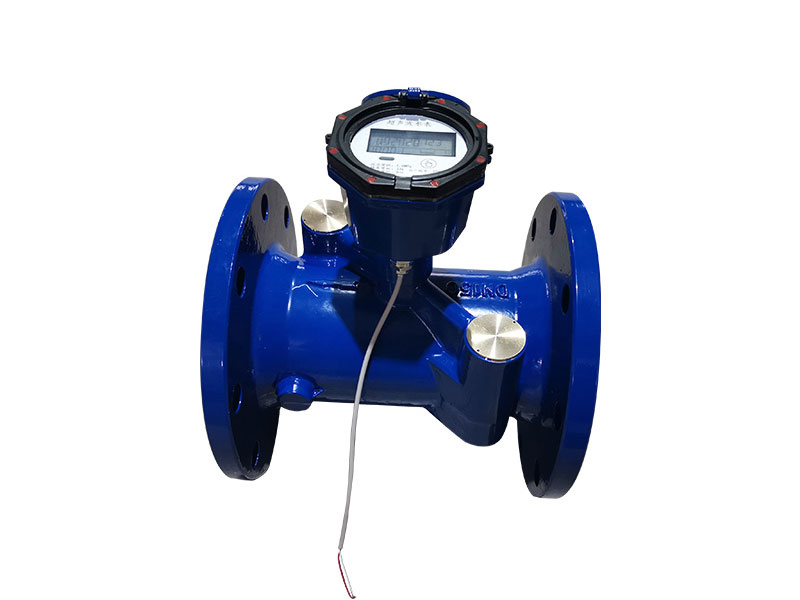

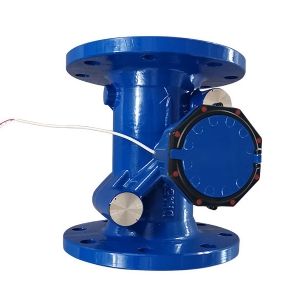

雙聲道超聲波水表
雙聲道超聲波水表
雙聲道超聲波水表 2022-1-8 本文被閱讀 1130 次
